Studiu de caz: BioTector și RTC în aplicații din industria alimentara

  • Problema: Stația de epurare a unui producător din industria alimentară depindea zilnic în trecut de un eșantion de laborator pentru a măsura încărcarea C / N / P a influentului si stabilirea regimului de dozare chimică. Acest rezultat instantaneu nu a fost reprezentativ pentru fluctuațiile zilnice și nu a oferit un control în timp real.
  • Solutia: Instalarea a două analizoare BioTector și a unui sistem de dozare cu control în timp real (RTC-DOS), dezvoltat special pentru fabrică, a asigurat măsurarea în timp real a încărcărilor organice la intrare și ieșire din stație, gestionarea optimă a rezervorului tampon și automatizarea dozării de nutrienți.
  • Beneficii: Odată cu implementarea analizoarelor online, fabrica a realizat o îmbunătățire a conformității la valorile TOC / COD ale efluentului. A reusit o reducere de 39% a consumului de reactivi și o îmbunătățire a calității efluentului cu o reducere de 48% a conținutului de azot.
  • Descriere aplicatie

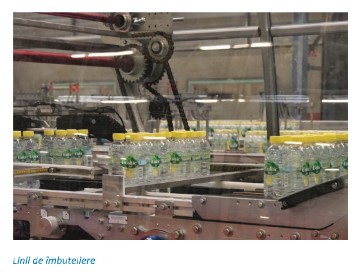

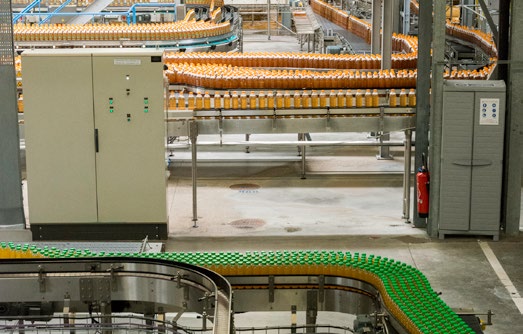

Société des Eaux de Volvic (SEV) este o companie din grupul Danone și imbuteliază 1.700.000.000 de litri de apă minerală pe an.

Sucurile din fructe reprezintă 25% din acest total. Pentru a îndeplini standardele de calitate ale produselor, fabrica curăță și spală frecvent conductele generând deșeuri cu conținut ridicat de zahăr și fructe.

În 2014, stația de pretratare s-a străduit să ajungă la 45% din capacitatea sa nominală. Drept urmare, conducerea au abordat o firmă de consultanță, IFB Environnement, pentru diagnosticarea problemei și au prezentat un plan pentru a atinge un obiectiv de 150%
din capacitatea nominală în termen de 2 ani. Nu a fost posibil să se atingă aceste obiective folosind doar măsurători de laborator bazate pe probe prelevate.

Fabrica a urmărit să controleze funcționarea stației sale de epurare prin optimizare pe mai multe nivele:

• Izolarea incărcărilor organice mari folosind măsurarea TOC online.

• Gestionarea ratei de alimentare a rezervorului tampon de tratare biologică pentru a furniza un debit de intrare consistent și pentru a controla încărcarea efluentului.

• Automatizarea și optimizarea dozării de nutrienți pentru a asigura un raport optim de C, N și P, în bazinul de aerare.

• Creșterea fiabilității și siguranța permanentă a descărcării din sistem în conformitate cu standardele actuale de evacuare pentru sectorul industrial.

Soluții & îmbunătățiri

Beneficiarul și firma de consultanță au contactat Hach® pentru a dezvolta o soluție fiabilă și cuprinzătoare, utilizând măsurători online și un controler în timp real.

Fabrica a executat soluția propusă în două etape. Prima etapă a necesitat instalarea a două analizoare BioTector. Hach a instalat primul BioTector 7000i în amonte de stația de tratare pentru a măsura continuu concentrația de materie organică din efluentul de producție. Această măsurare on-line automatizează deschiderea unei vane motorizate în cazul descărcării accidentale a produselor reziduale.

Al doilea BioTector a fost instalat la stația de tratare pentru a furniza măsurători de carbon organic total și azot total (TOC / TN). Acest BioTector multi-canal măsoară intrarea, ieșirea și alte puncte de control din incinta stației. Proba din fiecare flux este preluata direct din containerele de măsurare instalate lângă analizor.

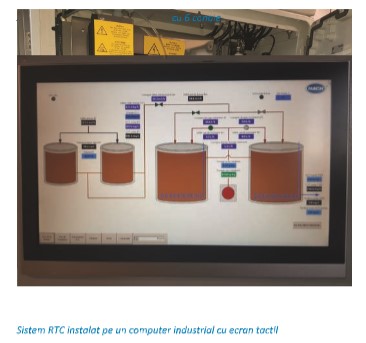

În a doua etapă, un sistem de control RTC-DOS, instalat pe un computer industrial cu ecran tactil, a oferit capacitatea de a controla rezervoarele tampon și de a optimiza dozarea nutrienților, pe lângă furnizarea de măsurători TOC online. Sistemul calculează debitele de
intrare în treapta de tratare biologica, pentru a controla incarcarea organică și optimiza utilizarea rezervoarelor tampon.

RTC-DOS calculează, de asemenea, debitul de dozare a nutrienților în funcție de incarcarea organică la intrarea în treapta biologică și, de asemenea, în funcție de concentrațiile reziduale de azot total la evacuare.

Concluzii

În mai 2017, beneficiarul a realizat lucrarea în două etape prin instalarea a două analizoare BioTector și un sistem RTC-DOS. După câteva luni de observație, analize si reglare a proceselor de automatizare acestea au atins un nivel ridicat de performanță a sistemului fapt ce a dus la îndeplinirea celor patru obiective stabilite inițial:

• Reducerea semnificativă a situațiilor de bypass din sistem
• Management optimizat al rezervorului tampon

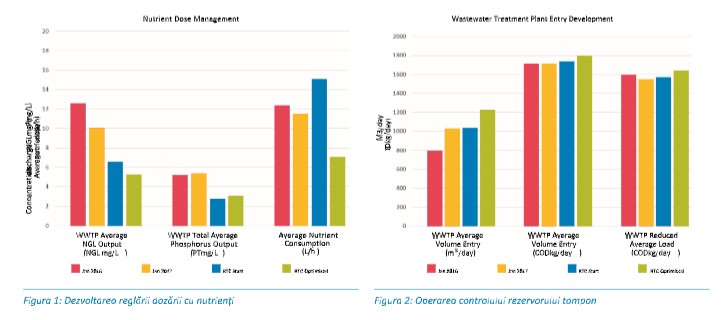

• Reducerea consumului de reactivi: 39% reducere a consumului de nutrienți comparativ cu începutul anului 2017
• Îmbunătățirea calității efluentului prin reducerea cu 48% a conținutului de azot comparativ cu începutul anului 2017

Rezumat

BioTectorPrin instalarea celor două analizoare BioTector și RTC- DOS a rezultat o combinație de instrumente inovatoare și fiabile cu o soluție globală optimizată.

Hach a sprijinit beneficiarul pe tot parcursul proiectului cu experți din industrie și după câteva luni de strânsă colaborare a fost pusă în aplicare o soluție fiabilă și durabilă pentru a rezolva pe deplin problemele complexe ale stației de epurare.

Odată cu instalarea sistemului BioTector + RTC-DOS, instalația a beneficiat de:

• Optimizarea gestionării rezervorului tampon
• Reducerea situațiilor de bypass din sistem
• Reducerea consumului de nutrienți
• Garantarea limitelor la evacuare în conformitate cu reglementările actuale
